Re: Характерные поломки 4100c
Такая проблемка...После прошивки 4100С mini сыпется картинка сигнал по шкале идеальный...в чём может быть проблема?
__________________
U2C Denys H.265 uClan B6 Metal WinQuest MR 460 |
|
|
03.02.2016, 22:01
|
#802 |
|
Супер Модератор
Регистрация: 01.08.2009 Страна: Возраст: 64
Сообщений: 548
Сказал(а) спасибо: 8.944
Поблагодарили 4.864 раз(а) в 856 сообщениях Репутация: 14595 |
Re: Характерные поломки 4100c
Если сетевой конденсатор и все напряжения с БП в норме - смотрите конденсаторы ТС4 - 47.0х16v и CL8 47.0х50 - на мат. плате.
Последний раз редактировалось RATVOD; 04.02.2016 в 12:38. |
|
|
|
04.02.2016, 10:33
|
#803 |
|
Проверенный
Регистрация: 29.12.2009 Страна: Возраст: 42
Сообщений: 102
Сказал(а) спасибо: 489
Поблагодарили 696 раз(а) в 165 сообщениях Репутация: 2077 |
Re: Характерные поломки 4100c
Здравствуйте!

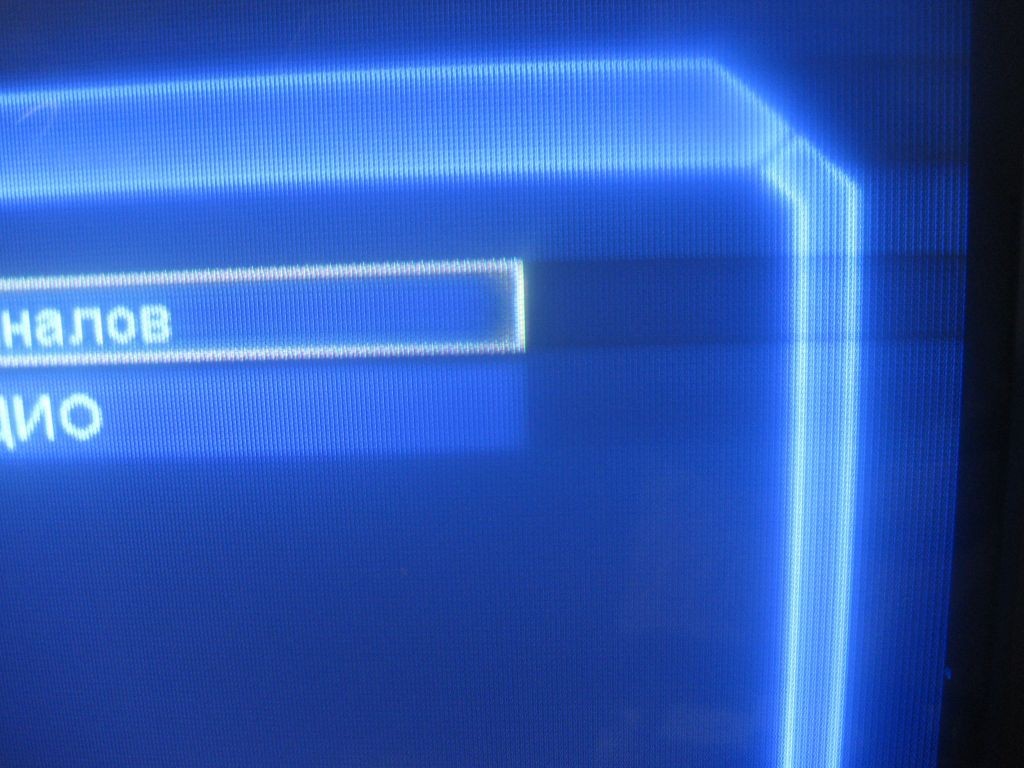

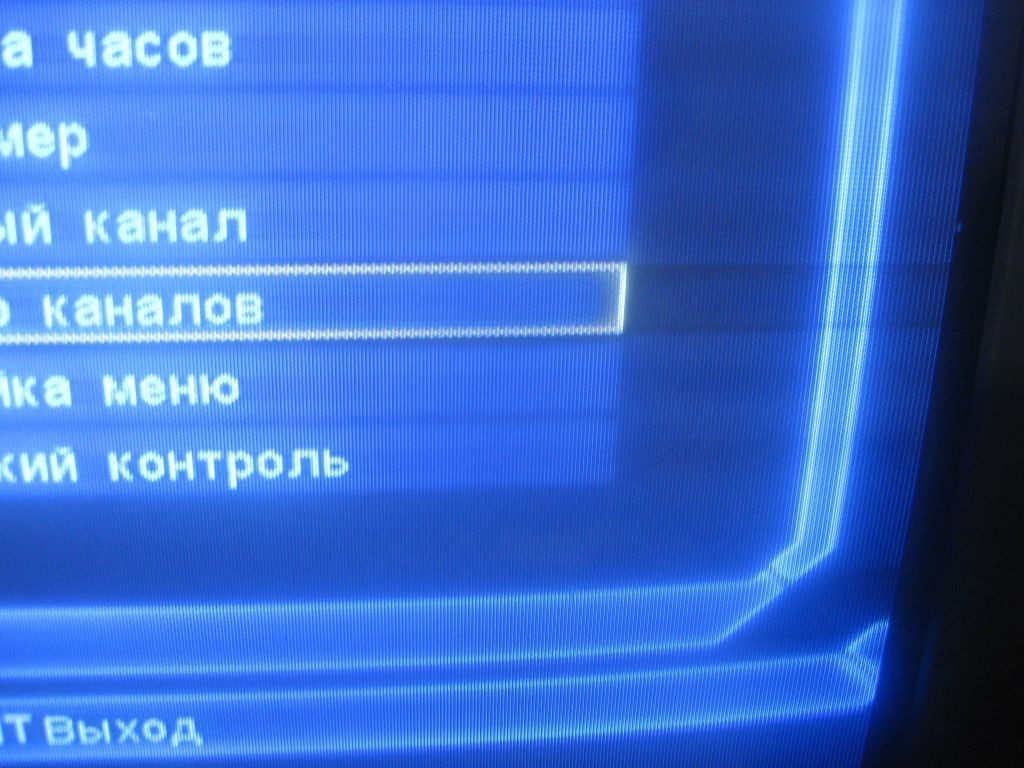

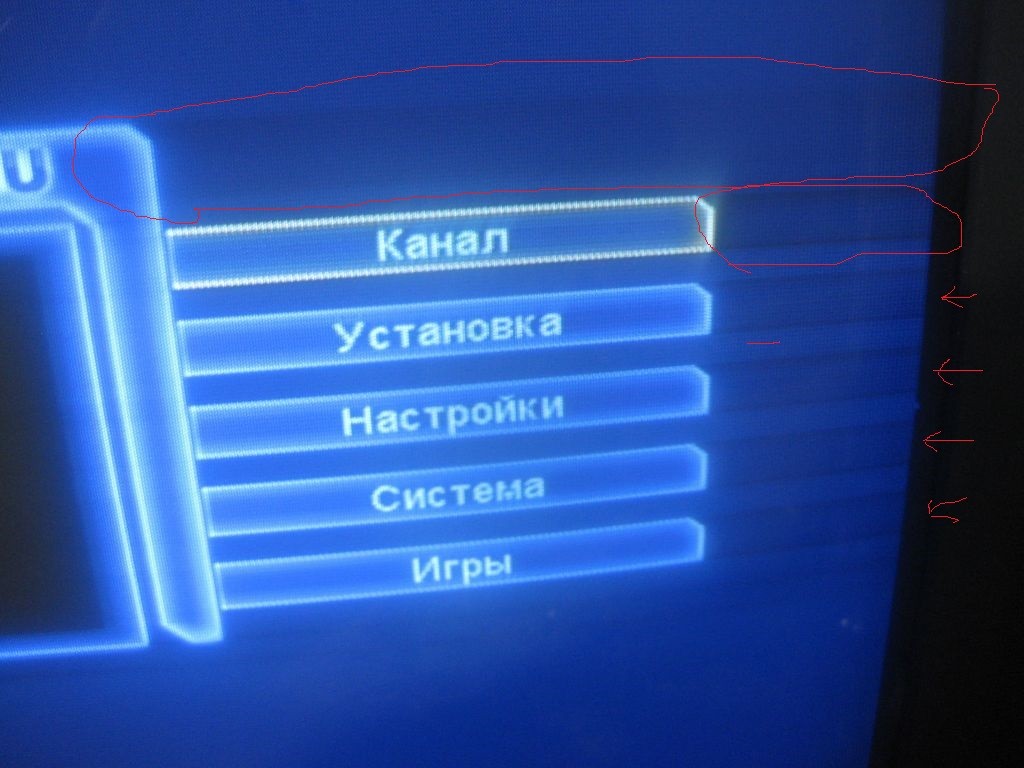

Подскажите на изображении при просмотре есть шлейф может кто сталкивался с таким, незнаю как правильно описать смотрите на катринки, при просмотре очень напрягает, такое впечатление, что плохой контакт тюльпана с разьемом. Где рыть неисправность?
Читать дальше...
__________________
Gi S8120,Dreambox 500s,Openbox x730PVR,Globo4100c, Tehnotrend S2 3600(SkyStar 4),SkyStar 3, Skystar 2,спутники 4E,4.8E,13E,31.5E,36E,39E,75E тарель 3шт. по 0.9M Последний раз редактировалось credo; 04.02.2016 в 22:24. Причина: поправил ссылки картинок в тегах |
|
|
|
04.02.2016, 11:52
|
#804 |
|
Супер Модератор
Регистрация: 01.08.2009 Страна: Возраст: 64
Сообщений: 548
Сказал(а) спасибо: 8.944
Поблагодарили 4.864 раз(а) в 856 сообщениях Репутация: 14595 |
Re: Характерные поломки 4100c
Когда это проявилось ? В процессе экслуатации или при подключении нового ресивера ?
|
|
|
|
04.02.2016, 13:21
|
#805 |
|
Проверенный
Регистрация: 29.12.2009 Страна: Возраст: 42
Сообщений: 102
Сказал(а) спасибо: 489
Поблагодарили 696 раз(а) в 165 сообщениях Репутация: 2077 |
Re: Характерные поломки 4100c
в процессе эксплуатации на 2х ресах, и сыпалась картинка, но разсыпание устранил, высох кондюк в БП по 3,3В. а вот этот дефект незнаю куда смотреть. БП подставлял новый - не он 1000% что то в мамке, но вот где?
__________________
Gi S8120,Dreambox 500s,Openbox x730PVR,Globo4100c, Tehnotrend S2 3600(SkyStar 4),SkyStar 3, Skystar 2,спутники 4E,4.8E,13E,31.5E,36E,39E,75E тарель 3шт. по 0.9M |
|
|
|
04.02.2016, 13:33
|
#806 | |
|
Проверенный
Регистрация: 29.12.2009 Страна: Возраст: 42
Сообщений: 102
Сказал(а) спасибо: 489
Поблагодарили 696 раз(а) в 165 сообщениях Репутация: 2077 |
Re: Характерные поломки 4100c
Цитата:
__________________
Gi S8120,Dreambox 500s,Openbox x730PVR,Globo4100c, Tehnotrend S2 3600(SkyStar 4),SkyStar 3, Skystar 2,спутники 4E,4.8E,13E,31.5E,36E,39E,75E тарель 3шт. по 0.9M Последний раз редактировалось installer; 04.02.2016 в 13:39. |
|
|
|
|
04.02.2016, 13:52
|
#807 |
|
Супер Модератор
Регистрация: 01.08.2009 Страна: Возраст: 64
Сообщений: 548
Сказал(а) спасибо: 8.944
Поблагодарили 4.864 раз(а) в 856 сообщениях Репутация: 14595 |
Re: Характерные поломки 4100c
У Вас проблеми по выходу VIDEO-сигнала. В первую очередь замените конденсатор ТС 30 100.0х16в. Если не поможет -- Смотрите далее по схеме.
Последний раз редактировалось RATVOD; 04.02.2016 в 13:59. |
|
|
|
04.02.2016, 20:48
|
#808 |
|
Участник
Регистрация: 11.11.2010 Страна: Возраст: 70
Сообщений: 34
Сказал(а) спасибо: 29
Поблагодарили 49 раз(а) в 20 сообщениях Репутация: 157 |
Re: Характерные поломки 4100c
Flatt, в основном такой дефект устраняется заменой конденсатора на выходе стабилизатора 1.8в ТС39 желательно на 220..470мк (если не поможет совет выше по ТС37).
installer ,приведенная схема не соответствует реальным платам.Если *тянучки*наблюдаются на скарте и тюльпанах то виноват указанный выше конденсатор ТС30 (100мк) являющийся общим для этих выходов.А если тянучки только на скарте и нет их на тюльпанах то ТС7, а если тянучки на тюльпанах и нет на скарте то ТС2. Эти по 220мк. Последний раз редактировалось duman; 05.02.2016 в 10:41. |
|
|
|
09.02.2016, 21:29
|
#809 |
|
Новичoк
Регистрация: 07.04.2015 Страна:
Сообщений: 2
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях Репутация: 10 |
Re: Характерные поломки 4100c
Здравствуйте подскажите пожайлуста рес GI one s1026 мигает красный индикатор-выходные напруги присутствуют но не стабильны 3.3в-от 1.7прыгает до 3.3 и обратно 5в-от 2до 4.5в 22в-от20в до 24.2в.в бп во вторичке заменены все єлектролиты,диоды,оптопара, TL 431,22мкф на 400в обвязка шим-10мкф на 50в.подскажите какие напруги должны быть на выходах Трансформатора не может из-за него это быть.спасибо
|
|
|
|
21.02.2016, 07:49
|
#810 |
|
Новичoк
Регистрация: 28.08.2009
Сообщений: 4
Сказал(а) спасибо: 1
Поблагодарили 2 раз(а) в 1 сообщении Репутация: 16 |
Re: Характерные поломки 4100c
Добрый день, принесли тюнер 4100с с проблемой нет сигнала, со слов клиента сигнал пропал при переключении канала.
Что проверено, блок питания подкидывал с нового, изменений нет, для профилактики заменил ТС38, ТС39,СL8, LM317. подключение конвертора видно по индикатору, напряжение на конверторе меняется соответственно поляризации 14/19в десек переключается судя по индикатору сигнала, пару раз повелся на прогрев материнки, сигнал появился но после остывания снова пропал. Что проверить? первый раз такая бяка попалась. маин AL-502-VER1.1 |
|
|
